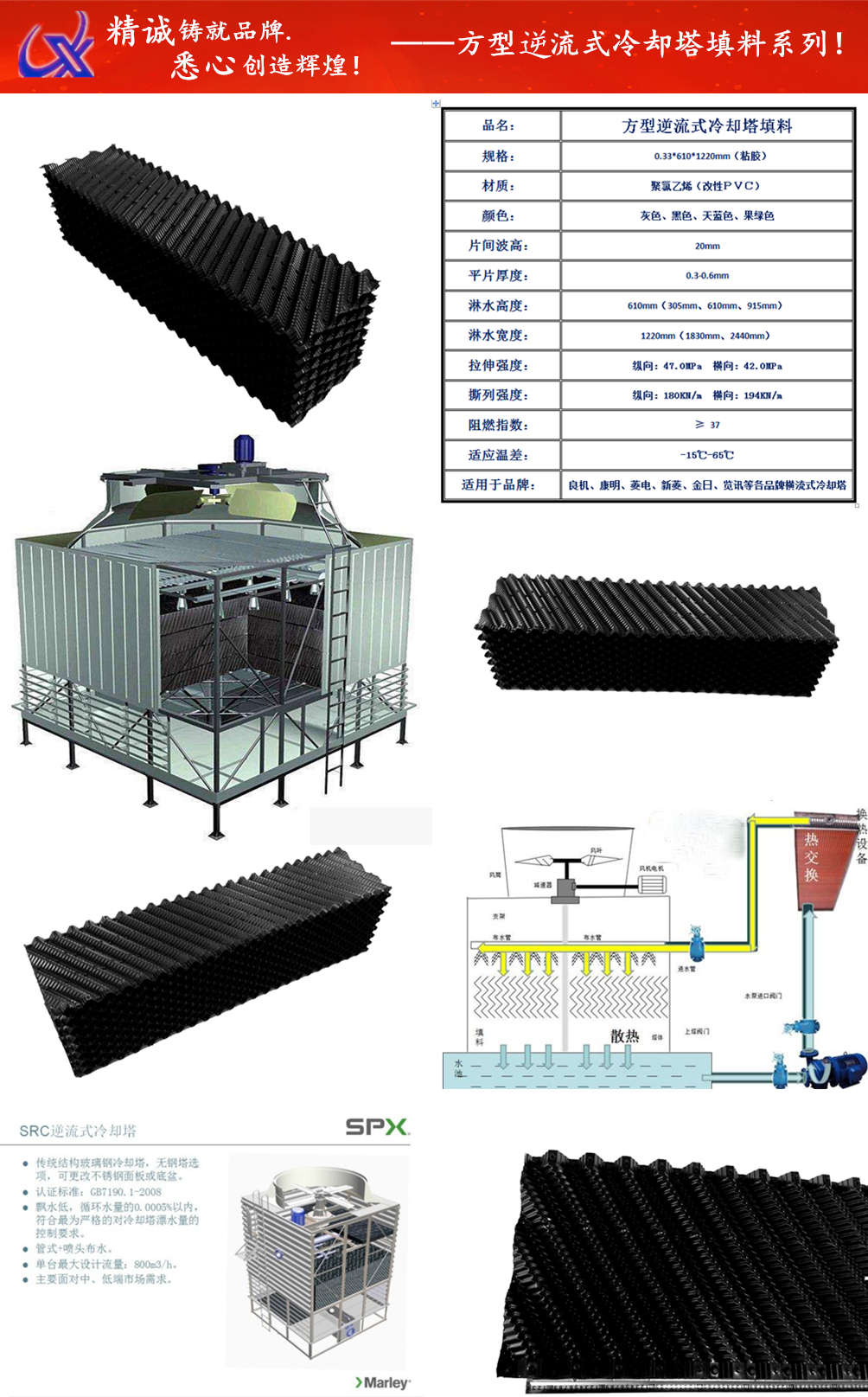

康明逆流—規(guī)格：305*1220mm

冷卻塔塔芯填料是由優(yōu)質(zhì)PVC聚乙烯片正負(fù)壓及吸塑而成,主要采用了水紋波形、梯形波、點(diǎn)波形、S波型、人字波形填料，散熱面積增長系數(shù)大，水流在板面上分布性能好，水和空氣流經(jīng)板面時(shí)擾動(dòng)大等優(yōu)點(diǎn)。填料不易變形，耐高溫，抗老化，且阻燃性能好，風(fēng)阻系數(shù)小。安裝方便，易清洗，運(yùn)輸方便該散熱填料采用粘接式及懸掛式，安裝簡便，便于清洗，且成功解決了粘接填料因吸積垢、自重而產(chǎn)生變形，且變形后積垢更加嚴(yán)重、難于清洗的問題。填料阻燃性能好，阻燃氧指數(shù)指標(biāo)為42.7,每立方米組裝體質(zhì)量約為15 kg—30kg/m3，組裝高度為0.5m—3.0m，交錯(cuò)布置，對(duì)于塔壁周邊異形塊可視現(xiàn)場(chǎng)布置情況，按實(shí)際尺寸切割、安裝。

冷卻塔在工業(yè)生產(chǎn)中作為循環(huán)水散熱的主要核心，在我國的工業(yè)生產(chǎn)中影響著我國的工業(yè)生產(chǎn)的成本以及效率。冷卻塔在工業(yè)生產(chǎn)中使用不當(dāng)，就會(huì)造成設(shè)備散熱不及時(shí)，生產(chǎn)停滯、水溫過高危險(xiǎn)等情況。冷卻塔填料是促進(jìn)水熱循環(huán)的主要因素，簡單的說填料在冷卻塔中的作用就是增加散熱量，延長冷卻水停留時(shí)間，增加換熱面積，增加換熱量。均勻布水。不是將某種需降溫的東西填進(jìn)塔里。冷卻塔就是使熱流體（包括水）冷卻到合理溫度的一種設(shè)備。工業(yè)生產(chǎn)或制冷工藝過程中產(chǎn)生的廢熱，一般要用冷卻水來導(dǎo)走。冷卻塔的作用是將挾帶廢熱的冷卻水在塔內(nèi)與空氣進(jìn)行熱交換，使廢熱傳輸給空氣并散入大氣中。
     冷卻塔應(yīng)用范圍：民用、商用空調(diào)冷卻系統(tǒng)、冷凍系列、電爐、注塑、制革、發(fā)電、汽輪機(jī)、鋁型材加工、空壓機(jī)、工業(yè)水冷卻等領(lǐng)域；因此填料是冷卻塔 重要的部分,它的效率高低,取決于冷卻水與空氣在填料中充分接觸的程度；我公司所生產(chǎn)的填料耐溫60℃～75℃，耐老化,性能優(yōu)良、抗紫外線，壽命長；清遠(yuǎn)創(chuàng)鑫塑膠科技有限公司所生產(chǎn)的冷卻塔填料采用的原材料是聚氯乙烯（PVC、CPVC）或者聚丙烯（pp）材料制作的，，我們需要根據(jù)不同冷卻塔廠家技術(shù)部結(jié)合自身產(chǎn)品的特點(diǎn)設(shè)計(jì)不同需要的花型去進(jìn)行真空正負(fù)壓成型，不同品牌基本都會(huì)設(shè)計(jì)不同風(fēng)格的產(chǎn)品，比如目前市場(chǎng)主流品牌馬利、良機(jī)、BAC、益美高、斯頻德、金日、空研、荏源、新菱、康明、覽訊、元亨、方舟、等不同冷卻塔品牌的產(chǎn)品。我們?cè)谑褂玫臅r(shí)候需要根據(jù)冷卻塔的尺寸去對(duì)填料尺寸進(jìn)行設(shè)定生產(chǎn)規(guī)格，這樣就充分的對(duì)冷卻塔冷效起到 佳效果。冷卻塔填料生產(chǎn)出來是以片為單位計(jì)算的，我們?cè)谑褂玫臅r(shí)候需要用鋼管懸掛式組裝或用填料專用膠水來對(duì)其進(jìn)行粘貼，并且粘貼的時(shí)候要對(duì)準(zhǔn)，這樣弄好以后就是一塊塊的填料塊了，我們可以直接將其放入塔內(nèi)進(jìn)行使用。填料塊粘貼好了以后是會(huì)有小格子的，這樣放入冷卻塔內(nèi)，塔內(nèi)的水流下來的時(shí)候就會(huì)分散的進(jìn)入填料內(nèi)，這樣就加大了水分與空氣的接觸面積，塔內(nèi)的水溫就能迅速下降了。
     清遠(yuǎn)創(chuàng)鑫塑膠科技有限公司是一家專業(yè)從事塑膠制品生產(chǎn)加工企業(yè)；成立于21世紀(jì)初期；公司集PVC壓延薄膜系列產(chǎn)品，研發(fā)、設(shè)計(jì)生產(chǎn)制造、銷售于一體，專業(yè)生產(chǎn)各種高、中檔PVC壓延薄膜，PVC家具裝飾膜、冷卻塔PVC淋水片系列產(chǎn)品，另公司配套生產(chǎn)各種型號(hào)規(guī)格冷卻塔填料，橫流式冷卻塔填料，冷卻塔收水器及為部分品牌冷卻塔配套冷卻塔塔蕊填料系列成品。
　　公司在同行業(yè)中率先按照ISO9001:2000國際質(zhì)量體系標(biāo)準(zhǔn)要求進(jìn)行生產(chǎn)管理，產(chǎn)品質(zhì)量優(yōu)異，價(jià)格實(shí)惠公正。自主研發(fā)冷卻塔淋水填料的生產(chǎn)設(shè)備，憑借先進(jìn)技術(shù)和創(chuàng)鑫人的進(jìn)取精神，不斷更新冷卻塔淋水填料的制造工藝和對(duì)原輔料嚴(yán)格質(zhì)量采購檢驗(yàn)標(biāo)準(zhǔn)，同時(shí)根據(jù)不同的市場(chǎng)要求，為客戶要求設(shè)計(jì)特殊型冷卻塔填料以滿足用戶使用要求！創(chuàng)鑫塑膠生產(chǎn)的冷卻塔填料廣泛適用于冷凍空調(diào)、化工企業(yè)、輕工企業(yè)、電力企業(yè)、建筑、石油、政府、大型商場(chǎng)、酒店等行業(yè)的冷卻水循環(huán)系統(tǒng)。
　　公司現(xiàn)有四臺(tái)ＰＶＣ壓延膜生產(chǎn)線（生產(chǎn)寬幅300mm-1600mm），10臺(tái)冷卻塔淋水填料生產(chǎn)線，公司創(chuàng)辦至今，本著“以人為本”的管理思想，推行“求實(shí)、創(chuàng)新、優(yōu)質(zhì)、高效”的管理理念，一直走在同行業(yè)創(chuàng)新前列，不斷吸取國際上同類產(chǎn)品的適用性、優(yōu)越性，依憑優(yōu)異的品質(zhì)，完善的配套設(shè)施，全方位的服務(wù)，創(chuàng)鑫品牌產(chǎn)品深得廣大客戶朋友的認(rèn)可和支持，產(chǎn)品暢銷全國各地，并遠(yuǎn)銷到海外！一直以來，客戶的需求與愿望，就是我們不斷努力奮斗的目標(biāo)，歡迎感受我們的用心與專業(yè)！

公司主要生產(chǎn)冷卻塔填料產(chǎn)品規(guī)格分類如下：
圓形逆流式冷卻塔填料，方形逆流式冷卻塔填料，方形橫流式冷卻塔填料，工業(yè)冷卻塔填料，密閉式冷卻塔填料，蒸發(fā)式冷卻塔填料，中央空調(diào)冷卻塔散熱膠片，PVC淋水片材。

一、性能好，冷卻效率高填料為薄膜式，突起的細(xì)波紋使水接觸面更大。填料分1-2-3-4-5層放置，層與層之間均有一次熱水的再分布過程。
  二、親水性好、通風(fēng)阻力小表面呈現(xiàn)粗糙、較光滑平面的填料親水性好，吸水率小于0.015%，使更多的水流形成薄膜，而不濺落，使水和空氣更充分地接觸同時(shí)使水與空氣在流動(dòng)時(shí)表面擾動(dòng)大。填料組裝后入風(fēng)面是呈蜂窩狀的導(dǎo)流器，有良好的均布風(fēng)效果，提高并穩(wěn)定了水氣的熱交換強(qiáng)度。入風(fēng)端傾斜5.5°角，有效地降低了漂水損失。在填料末端設(shè)置有按撞擊分離法設(shè)計(jì)的收水器，使漂水損失有效控制在十萬分之一以內(nèi)。


聚氯乙烯（PVC）本色為微黃色半透明狀，有光澤。透明度勝于聚乙烯、聚丙烯，差于聚苯乙烯，隨助劑用量不同，分為軟、硬聚氯乙烯，軟制品柔而韌，手感粘，硬制品的硬度高于低密度聚乙烯，而低于聚丙烯，在屈折處會(huì)出現(xiàn)白化現(xiàn)象。穩(wěn)定；不易被酸、堿腐蝕；對(duì)熱比較耐受。

聚氯乙烯具有阻燃（阻燃值為40以上）、耐化學(xué)藥品性高（耐濃鹽酸、濃度為90%的硫酸、濃度為60%的硝酸和濃度20%的氫氧化鈉）、機(jī)械強(qiáng)度及電絕緣性良好的優(yōu)點(diǎn)。

聚氯乙烯對(duì)光、熱的穩(wěn)定性較差。軟化點(diǎn)為80℃，于130℃開始分解。在不加熱穩(wěn)定劑的情況下，聚氯乙烯100℃時(shí)即開始分解，130℃以上分解更快。受熱分解出放出氯化氫氣體，（氯化氫氣體是有毒氣體）使其變色，由白色→淺黃色→紅色→褐色→黑色。陽光中的紫外線和氧會(huì)使聚氯乙烯發(fā)生光氧化分解，因而使聚氯乙烯的柔性下降，最后發(fā)脆。從這里不難理解，為什么一些PVC塑料時(shí)間久了就會(huì)變黃、變脆的原因。

具有穩(wěn)定的物理化學(xué)性質(zhì)，不溶于水、酒精、汽油，氣體、水汽滲漏性低；在常溫下可耐任何濃度的鹽酸、90%以下的硫酸、50—60%的硝酸和20%以下的燒堿溶液，具有一定的抗化學(xué)腐蝕性；對(duì)鹽類相當(dāng)穩(wěn)定，但能夠溶解于醚、酮、氯化脂肪烴和芳香烴等有機(jī)溶劑。

工業(yè)聚氯乙烯樹脂主要是非晶態(tài)結(jié)構(gòu)，但也包含一些結(jié)晶區(qū)域（約5%），所以聚氯乙烯沒有明顯的熔點(diǎn)，約在80℃左右開始軟化，熱變形溫度（ 1.82MPa負(fù)荷下）為70-71℃，在加壓下150℃開始流動(dòng)，并開始緩慢放出氯化氫，致使聚氯乙烯變色（由黃變紅、棕、甚至于黑色）。

工業(yè)聚氯乙烯重均相對(duì)分子質(zhì)量在4.8-4.8萬范圍內(nèi)，相應(yīng)的數(shù)均相對(duì)分子質(zhì)量為2-1.95萬。而絕大多數(shù)工業(yè)樹脂的重均相對(duì)分子質(zhì)量在10-20萬，數(shù)均相對(duì)分子質(zhì)量在4.55-6.4萬。硬質(zhì)聚氯乙烯（未加增塑劑）具有良好的機(jī)械強(qiáng)度、耐候性和耐燃性，可以單獨(dú)用做結(jié)構(gòu)材料，應(yīng)用于化工上制造管道、板材及注塑制品。硬質(zhì)聚氯乙烯可以用增強(qiáng)材料。

材料性質(zhì)

密度 1380 kg/m3

楊氏彈性模量(E) 2900-3400 MPa

拉伸強(qiáng)度(σt) 50-80 MPa

Elongation @ break 20-40%

Notch test 2-5 kJ/m2

玻璃轉(zhuǎn)變溫度 87℃

熔點(diǎn)212℃

Vicat B1 85℃

導(dǎo)熱率(λ） 0.16 W/m.K

熱膨脹系數(shù)(α） 8 10-5 /K

熱容(c) 0.9 kJ/(kg·K)

吸水率(ASTM) 0.04-0.4

折射率硬質(zhì)成型品 1.52~1.55

Price 0.5-1.25 €/kg

耐候性

指顏料耐各種氣候的能力。其中包括可見光和紫外光、水分、溫度、大氣氯化作用以及制品使用期間所遇到的化學(xué)藥劑。最重要的耐候性，包括不褪色性、耐粉化性和物理性能的持久性。而有機(jī)顏料則因其結(jié)構(gòu)不同有好有差。此外，在含有白色顏料的配方中，顏料的耐候性會(huì)受到較嚴(yán)重的影響。

顏料的褪色、變暗或色調(diào)變化，一般由顏料的反應(yīng)基因所致。這些反應(yīng)性基因，能與大氣中的水分或化學(xué)藥劑——酸、堿發(fā)生作用。例如，鎘黃在水分和日光作用下會(huì)褪色，立索爾紅具有較好的耐光性，適合于大多數(shù)戶內(nèi)應(yīng)用，而在含有酸、堿成分的戶外使用時(shí)嚴(yán)重褪色。

脫氯化氫的測(cè)定方法按JIS-K-6723，測(cè)定溫度180℃。以未著色的聚氯乙烯復(fù)合物脫氯乙烯的時(shí)間為基準(zhǔn)，延長或阻緩時(shí)間以5%、10%間隔計(jì)，負(fù)值表示加速分解。

穩(wěn)定性

聚氯乙烯樹脂的軟化點(diǎn)低，約75-80℃，脆化溫度低于-50~-60℃，大多數(shù)制品長期使用溫度不宜超過55℃，特殊配方的可達(dá)90℃。若聚氯乙烯樹脂純屬頭-性相接面怕線型結(jié)構(gòu)，內(nèi)部無支鏈和不飽和鍵，盡管C-Cl鍵能相對(duì)較小，聚氯乙烯樹脂的穩(wěn)定性也應(yīng)當(dāng)是比較高的。但即使純度很高的聚氯乙烯樹脂，長期在100℃以上或受紫外線輻射就開始有氯化氫氣體逸出。說明其分子結(jié)構(gòu)中存在尖性基團(tuán)或不穩(wěn)定結(jié)構(gòu)。時(shí)間越長、降解越多、溫度越高，降解速度越快，在氧或空氣存在下降解速度更快。 [7]

電性能

聚氯乙烯屬于極性高聚物，對(duì)水等導(dǎo)電物質(zhì)親和力較大，故電阻較非極性的聚烯烴要小，但仍有較高的體積電陰和擊穿電壓。聚氯乙烯的極性基團(tuán)直接附著在主鏈上，在玻璃化溫度以下，偶極鏈段受到凍結(jié)構(gòu)的主鏈原子的限制，不能移動(dòng)，因而并不產(chǎn)生偶極化作用，可作室溫的高頻絕緣材料。作電線絕緣用時(shí)、懸浮樹脂的電氣絕緣性比浮液樹脂高10-100倍。降解產(chǎn)生的氯離子的存在會(huì)降低電絕緣性。

聚氯乙烯的最大特點(diǎn)是阻燃，因此被廣泛用于防火應(yīng)用。但是聚氯乙烯在燃燒過程中會(huì)釋放出氯化氫和其他有毒氣體，例如二惡英。

聚氯乙烯的燃燒分為兩步。先在240℃-340℃燃燒分解出氯化氫氣體和含有雙鍵的二烯烴，然后在400-470℃發(fā)生碳的燃燒。

它是世界上產(chǎn)量最大的塑料產(chǎn)品之一，價(jià)格便宜，應(yīng)用廣泛，聚氯乙烯樹脂為白色或淺黃色粉末。根據(jù)不同的用途可以加入不同的添加劑，聚氯乙烯塑料可呈現(xiàn)不同的物理性能和力學(xué)性能。在聚氯乙烯樹脂中加入適量的增塑劑，可制成多種硬質(zhì)、軟質(zhì)和透明制品。

純的聚氯乙烯的密度為1.4g/cm3,加入了 增塑劑和填料等的聚氯乙烯塑件的密度一般為1.15-2.00g/cm3。

硬質(zhì)聚氯乙烯有較好的抗拉、抗彎、抗壓和抗沖擊能力，可單獨(dú)用做結(jié)構(gòu)材料。

軟質(zhì)聚氯乙烯的柔軟性、斷裂伸長率、耐寒性會(huì)增加，但脆性、硬度、拉伸強(qiáng)度會(huì)降低。

聚氯乙烯有較好的電氣絕緣性能，可作低頻絕緣材料，其化學(xué)穩(wěn)定性也好。由于聚氯乙烯的熱穩(wěn)定性較差，長時(shí)間加熱會(huì)導(dǎo)致分解，放出HCL氣體，使聚氯乙烯變色，所以其應(yīng)用范圍較窄，使用溫度一般在-15~55℃之間。

PVC的硬度值Pa（帕）和邵氏（shore）硬度的換算如下：

Pa（帕）    Shore邵氏硬度（肖氏硬度）

45  89±2，87~91A

50  86±2，84~88A

55  83±2，81~85A

60  80±2，78~82A

65  78±2，76~80A

70  75±2，73~77A

75  72±2，70~74A

80  69±2，67~71A

PVC硬度對(duì)照表

帕氏硬度    厚度     邵氏硬度測(cè)試值      平均硬度值

30P 6mm    93-96 ° 94.5 °

35P 6mm    87-93 ° 90 °

38P 6mm    89-90 ° 89.5 °

40P 6mm    88-90 ° 89 °

45P 6mm    84-90 ° 85 °

50P 6mm    82-83 ° 82.5 °

55P 6mm    70-80 ° 79 °

60P 6mm    74-76 ° 75 °

65P 6mm    73-75 ° 74 °

70P 6mm    72-74 ° 73 °

75P 6mm    70-70.5 °    70 °

80P 6mm    67-68 ° 67.5 °

85P 6mm    64-66 ° 65 °

90P 6mm    63-64 ° 63.5 °

95P 6mm    58-60 ° 59 °

100P    6mm    57-59 ° 58 °

110P    6mm    54-56 ° 55 °
